راهنمای فنر موج: مروری کوتاه

آیا با فضای نصب محدود در کاربردهای آب بندی مکانیکی خود دست و پنجه نرم می کنید در حالی که به عملکرد قابل اعتماد فنر نیاز دارید؟ مهندسان در سراسر صنایع با چالش دائمی تعادل بار مورد نیاز با محدودیت‌های مکانی در مهر و موم پمپ و سایر تجهیزات حیاتی روبرو هستند.چشمه های موجارائه راه حلی نوآورانه برای این نقطه درد رایج، ارائه عملکرد استثنایی در طراحی های فشرده. این راهنمای جامع همه چیزهایی را که باید در مورد Wave Springs بدانید، از اصول طراحی اساسی آنها گرفته تا نقش حیاتی آنها در کاربردهای نوع مهر و موم مکانیکی بررسی می کند و به شما کمک می کند تا برای نیازهای صنعتی خود تصمیمات آگاهانه بگیرید.

فنرهای موج چیست و چگونه کار می کنند؟

فنرهای موجی نشان دهنده یک پیشرفت انقلابی در فناوری فنرهای فشاری است که اساساً با فنرهای کویل سنتی متفاوت است. این اجزای تخصصی از-سیم مسطح از قبل سخت شده از طریق یک فرآیند سیم پیچی لبه{2}} ساخته می شوند که امواج متعددی را در امتداد محیط فنر ایجاد می کند. طراحی منحصربه‌فرد به Wave Springs اجازه می‌دهد تا نیروی فنری قابل‌توجهی را ارائه دهد در حالی که فضای محوری کمتری را در مقایسه با فنرهای فشاری سیم گرد معمولی اشغال می‌کند. اصل عملیاتی Wave Springs بر تغییر شکل الاستیک قله‌ها و دره‌های موج زمانی که تحت بارهای فشاری قرار می‌گیرند متکی است. هر موج به عنوان یک عنصر باربر عمل می کند و تنش را به طور مساوی در ساختار فنر توزیع می کند. این طراحی، Wave Springs را قادر می‌سازد تا در کاربردهایی که فضا محدود است، مانند آب‌بند پمپ و پیکربندی‌های مختلف نوع سیل مکانیکی، به عملکرد مطلوب دست یابد. فنرهای موج M7N و HJ92N که معمولاً در مهر و موم های مکانیکی EagleBurgmann مورد استفاده قرار می گیرند، این اصل را با الگوهای موج مهندسی شده دقیق خود نشان می دهند که پیش بارگذاری ثابتی را در مجموعه های آب بندی فشرده ارائه می دهند.

ویژگی های اصلی طراحی Wave Springs

برتری مهندسی Wave Springs از ویژگی‌های ساختاری متمایز آنها ناشی می‌شود. این فنرها که از مواد سیم مسطح، معمولاً فولاد ضد زنگ SS316 برای مقاومت در برابر خوردگی برتر ساخته شده‌اند، تطبیق‌پذیری قابل‌توجهی در قابلیت‌های عملکردی خود نشان می‌دهند. پیکربندی موج را می توان با تنظیم پارامترهایی مانند ارتفاع موج، عرض و ضخامت سفارشی کرد و به مهندسان اجازه می دهد سختی فنر را برای کاربردهای خاص تنظیم کنند. این سازگاری باعث می‌شود که Wave Springs در محیط‌های پرتقاضا موجود در پالایش نفت، تأسیسات تصفیه آب و نیروگاه‌ها که در آن آب‌بندی‌های پمپ باید عملکرد قابل اعتماد را تحت شرایط عملیاتی متفاوت حفظ کنند، ارزشمند می‌شود. ماهیت فشرده Wave Springs مستقیماً به صرفه جویی در فضا در طراحی های مکانیکی ترجمه می شود. در جایی که یک فنر سیم پیچ سنتی ممکن است به ارتفاع محوری قابل توجهی نیاز داشته باشد، یک فنر موجی می تواند ظرفیت بار معادل را در کسری از فضا ارائه دهد. این کارایی در طرح‌های مدرن نوع مهر و موم مکانیکی که هر میلی‌متر فضا باید بهینه شود بسیار ارزشمند است. فنرهای موج M7N و HJ92N این مزیت را به خوبی نشان می‌دهند و به طور یکپارچه در مجموعه‌های مهر و موم بدون به خطر انداختن عملکرد یا قابلیت اطمینان قرار می‌گیرند.

انتخاب مواد و برتری در ساخت

انتخاب مواد نقش مهمی در عملکرد Wave Springs و طول عمر دارد. فولاد ضد زنگ SS316 به دلیل ترکیب استثنایی از استحکام، مقاومت در برابر خوردگی و عمر خستگی به عنوان استاندارد صنعتی ایستاده است. این گرید فولاد زنگ نزن آستنیتی حاوی مولیبدن است که مقاومت آن را در برابر خوردگی کلرید افزایش می دهد و عملکرد عالی را در محیط های شیمیایی خشن که معمولاً در کاربردهای آب بندی پمپ در صنایع دارویی، غذایی و آشامیدنی و فرآوری شیمیایی با آن مواجه می شوند، ارائه می دهد. فرآیند تولید Wave Springs نیازمند مهندسی دقیق و کنترل کیفیت دقیق است. سیم مسطح بر روی ماشین‌های تخصصی که امواج را با تلورانس‌های ابعادی دقیق تشکیل می‌دهند، دچار لبه-پیچ می‌شود. هر قله و دره موج باید دقیقاً به منظور اطمینان از توزیع یکنواخت بار و جلوگیری از خرابی زودرس قرار گیرد. تولیدکنندگان با کیفیت، پروتکل‌های آزمایش جامع را برای تأیید نرخ فنر، عمر خستگی و دقت ابعادی اجرا می‌کنند و اطمینان می‌دهند که محصولاتی مانند فنرهای موجی M7N و HJ92N استانداردهای صنعت را برای کاربردهای نوع مهر و موم مکانیکی برآورده می‌کنند یا از آنها فراتر می‌روند.

کاربرد فنرهای موج در آب بندی های مکانیکی صنعتی

فنرهای موج به اجزای ضروری در طراحی‌های سیل مکانیکی مدرن تبدیل شده‌اند که عملکردهای حیاتی را در حفظ تماس با سطح آب‌بند و جبران سایش انجام می‌دهند. در مهر و موم پمپ، این فنرها نیروی محوری ضروری را فراهم می کنند که باعث می شود وجه های آب بندی در تماس مناسب باشند و در عین حال انبساط حرارتی، حرکت شفت و فرسودگی اجزا را در طول عمر مفید آب بند حفظ می کند. مشخصات فشرده Wave Springs به سازندگان مهر و موم امکان می دهد مجموعه های آب بندی کارآمدتری را طراحی کنند که ردپای کلی تجهیزات را کاهش می دهد و در عین حال عملکرد آب بندی برتر را حفظ می کند. فنرهای موج M7N و HJ92N پیکربندی‌های استاندارد صنعتی را نشان می‌دهند که به طور گسترده در کاربردهای نوع مهر و موم مکانیکی در بخش‌های مختلف پذیرفته شده است. این فنرها در محیط‌هایی که محدودیت‌های فضا و شرایط عملیاتی سخت تلاقی می‌کنند، عالی هستند. در عملیات پالایش نفت، که درزگیرهای پمپ باید در برابر دماهای بالا، سیالات خورنده و اختلاف فشار قابل توجه مقاومت کنند، فنرهای موج عملکرد قابل اعتمادی را ارائه می دهند که فنرهای کویل سنتی نمی توانند مطابقت داشته باشند. به طور مشابه، در تأسیسات تصفیه آب، این چشمه ها نیروی آب بندی ثابتی را ارائه می دهند و در عین حال در برابر اثرات خورنده آب تصفیه شده و افزودنی های شیمیایی مقاومت می کنند.

فنرهای موج در پیکربندی های مهر و موم پمپ

کاربردهای مهر و موم پمپ اجزایی را می طلبد که بتواند عملکرد ثابتی را در شرایط عملیاتی مختلف حفظ کند. فنرهای موج از طریق ویژگی های طراحی ذاتی خود با این چالش روبرو می شوند. در پیکربندی‌های نوع مهر و موم مکانیکی تک، یک فنر موجی معمولاً نیروی بسته شدن را فراهم می‌کند که تماس بین وجه‌های آب‌بند در حال چرخش و ثابت را حفظ می‌کند. این نیرو باید به دقت کالیبره شود تا از سایش بیش از حد صورت جلوگیری شود و در عین حال از آب بندی کافی در تمام شرایط عملیاتی اطمینان حاصل شود. رافنرهای موج M7N و HJ92Nویژگی های بار دقیق مهندسی شده را ارائه می دهد که عملکرد آب بندی را در سراسر پوشش عملیاتی خود بهینه می کند. تطبیق پذیری فنرهای موج به پیکربندی های مکانیکی دوگانه که معمولاً در کاربردهای خطرناک یا حساس به محیط زیست استفاده می شود، گسترش می یابد. در این طرح ها، فنرهای موج ممکن است در هر دو مجموعه آب بندی داخلی و خارجی استفاده شود، که هر کدام به ویژگی های بار خاصی نیاز دارند. توانایی سفارشی کردن ارتفاع موج و ضخامت مواد به مهندسان این امکان را می دهد که چشمه های موجی را مشخص کنند که الزامات عملکرد دقیق را برای هر موقعیت ارائه می دهد. این قابلیت سفارشی‌سازی به‌ویژه در مهر و موم‌های پمپ پیچیده که به صنایعی مانند تولید خمیر و کاغذ خدمت می‌کنند، ارزشمند است، جایی که قابلیت اطمینان مهر و موم مستقیماً بر راندمان تولید و انطباق با محیط‌زیست تأثیر می‌گذارد.

صنعت-برنامه‌ها و الزامات خاص

بخش‌های مختلف صنعتی، تقاضاهای منحصربه‌فردی را بر مهر و موم پمپ و اجزای فنر موج آن‌ها تحمیل می‌کنند. صنعت کشتی سازی به راه حل های نوع مهر و موم مکانیکی نیاز دارد که در برابر خوردگی، ارتعاش و بارهای شوک آب شور مقاومت کند و در عین حال قابلیت اطمینان طولانی مدت در محیط های دریایی از راه دور حفظ شود. فنرهای موجی ساخته شده از مواد SS316 مقاومت بسیار خوبی در برابر خوردگی در این کاربردها ارائه می دهند، در حالی که طراحی فشرده آنها ملاحظات وزنی حیاتی در تاسیسات دریایی را کاهش می دهد. تولید دارو یک محیط چالش برانگیز دیگر را ارائه می دهد که در آن فنرهای موج ارزش خود را ثابت می کند. مهر و موم پمپ در کاربردهای دارویی باید ضمن جلوگیری از آلودگی محصول، استانداردهای بهداشتی دقیق را رعایت کند. سطوح صاف و شکاف{7}}طراحی رایگان فنرهای موجی که به درستی تولید شده اند، از این الزامات تمیزی پشتیبانی می کنند. علاوه بر این، توانایی فنرهای موج M7N و HJ92N برای حفظ نیروی فنر ثابت، عملکرد مهر و موم قابل اعتماد را در طول عملیات پردازش دسته ای حساس که در آن یکپارچگی محصول نمی تواند به خطر بیفتد، تضمین می کند. امکانات پردازش مواد غذایی و نوشیدنی به مهر و موم پمپ متکی هستند که با استانداردهای FDA مطابقت دارد و در عین حال عملکرد قابل اعتمادی را در محیط های شستشوی مکرر ارائه می دهد. فنرهای موج ساخته شده از مواد SS316 درجه بالا در برابر خوردگی ناشی از مواد شیمیایی تمیزکننده مقاوم هستند و خواص مکانیکی خود را از طریق قرار گرفتن مکرر در معرض دمای شدید حفظ می‌کنند. عملکرد قابل اعتماد فنرها در این کاربردهای سخت به غذاسازها کمک می کند تا کیفیت محصول و کارایی عملیاتی خود را حفظ کنند و در عین حال الزامات نظارتی را رعایت کنند.

مزایای فنرهای موج نسبت به طرح های فنری سنتی

مزایای Wave Springs بسیار فراتر از اندازه فشرده آنها است و ویژگی های عملکردی را در بر می گیرد که چندین چالش مهندسی را به طور همزمان برطرف می کند. یکی از مهمترین مزیت ها در قابلیت سفتی متغیر آنها نهفته است. بر خلاف فنرهای سیم پیچ معمولی با نرخ فنر ثابت، فنرهای موجی را می توان با سفتی متفاوت با تنظیم هندسه موج یا چیدن چندین فنر مهندسی کرد. این انعطاف‌پذیری مهندسان را قادر می‌سازد تا دقیقاً ویژگی‌های فنر را با الزامات کاربردی در آب‌بند پمپ و سایر تاسیسات نوع مکانیکی مهر و موم مطابقت دهند. فنرهای موج در کاربردهایی که نیاز به ظرفیت بار بالا در فضای محدود دارند، عملکرد برتر را نشان می‌دهند. محدوده صلبیت زیاد ممکن با فنرهای موج به آنها اجازه می دهد تا نیروهای قابل توجهی را با حفظ ابعاد فشرده جذب کنند. این ویژگی در طراحی‌های مهر و موم پمپ مدرن که در آن کوچک‌سازی تجهیزات بهینه‌سازی مداوم فضا را انجام می‌دهد، ضروری است. بالشتک قوی و ظرفیت جذب ارتعاش Wave Springs همچنین با میرایی ارتعاشات مکانیکی که در غیر این صورت می تواند باعث آسیب به صورت آب بند یا سایش زودرس شود به بهبود عمر آب بندی کمک می کند.

ویژگی های عملکرد و کارایی مواد

بهره وری مواد نشان دهنده یکی دیگر از مزایای قانع کننده Wave Springs است. ظرفیت تغییر شکل در واحد حجم ماده به طور قابل توجهی از فنرهای کویل سنتی فراتر می رود، به این معنی که فنرهای موجی در حالی که از مواد کمتری استفاده می کنند عملکردی معادل دارند. این کارایی به معنای صرفه جویی در هزینه در تولید با حجم-بالا و در عین حال کاهش وزن اجزا است، که در برنامه های هوافضا، خودرو و تجهیزات قابل حمل مورد توجه قرار می گیرد. فنرهای موج M7N و HJ92N نمونه ای از این کارایی مواد هستند، و عملکرد قوی را در کاربردهای مورد نیاز نوع آب بندی مکانیکی ارائه می دهند و در عین حال مصرف مواد را به حداقل می رسانند. طراحی ساختاری Wave Springs مزایای ذاتی را از نظر استحکام و مقاومت در برابر ضربه ارائه می دهد. در مقایسه با فنرهای دیسکی، که نمایانگر فناوری فنر صرفه جویی در فضا هستند، فنرهای موج انعطاف پذیری بالاتر و ویژگی های جذب ضربه بهتر را ارائه می دهند. این انعطاف پذیری در مهر و موم های پمپ که در حین کار در معرض نوسانات فشار، شوک حرارتی یا ضربه های مکانیکی قرار می گیرند، ارزشمند است. توانایی فنرها برای تحمل این بارهای دینامیکی بدون تغییر شکل یا شکست دائمی، قابلیت اطمینان کلی آب بندی را افزایش می دهد و نیازهای تعمیر و نگهداری را کاهش می دهد.

مزایای نصب و نگهداری

از منظر نصب، Wave Springs مزایای عملی را ارائه می دهد که مونتاژ را ساده می کند و هزینه های تولید را کاهش می دهد. پروفیل جمع و جور آنها قطر سوراخ کمتر و طول محوری را کاهش می دهدنوع مهر و موم مکانیکیطرح هایی که مستقیماً بر ابعاد و وزن کلی تجهیزات تأثیر می گذارد. این کارایی فضا به تولیدکنندگان امکان می‌دهد مهر و موم پمپ فشرده‌تری ایجاد کنند که با ردپای تجهیزات موجود مطابقت داشته باشد یا امکان کوچک‌سازی طرح‌های تجهیزات جدید را فراهم کند. ملاحظات نگهداری نیز در بسیاری از کاربردها به نفع Wave Springs است. ساختار مستحکم فنرها و مقاومت در برابر خستگی به افزایش عمر مفید کمک می کند و دفعات نگهداری و تعویض آب بند را کاهش می دهد. هنگامی که تعمیر و نگهداری مورد نیاز است، طراحی فشرده Wave Springs مراحل جداسازی و مونتاژ مجدد را ساده می کند و زمان خرابی را به حداقل می رساند. قابلیت تعویض طرح‌های استاندارد شده مانند فنرهای موج M7N و HJ92N عملیات تعمیر و نگهداری را ساده‌تر می‌کند، زیرا این قطعات را می‌توان به راحتی تهیه کرد و در صورت لزوم جایگزین کرد.

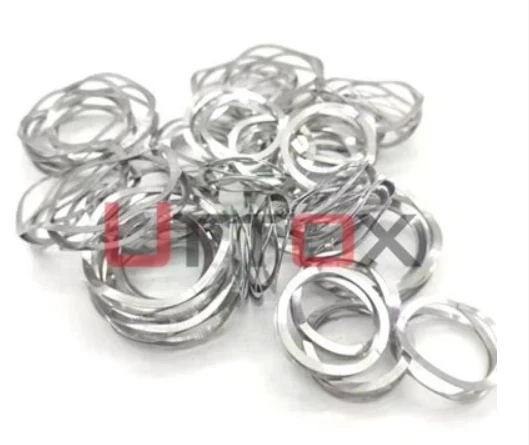

پیکربندی فنر موج استاندارد: M7N و HJ92N

فنرهای موج M7N و HJ92N نشان دهنده استانداردهای صنعتی پذیرفته شده در ابتدا برای مهر و موم های مکانیکی EagleBurgmann است. این پیکربندی‌های غیر جوشی Wave Spring قابلیت اطمینان خود را در نصب‌های بی‌شماری ثابت کرده‌اند و به‌عنوان طرح‌های معیار در صنعت نوع مهر و موم مکانیکی شناخته شده‌اند. استانداردسازی این پیکربندی‌ها مزایای قابل‌توجهی را برای سازندگان تجهیزات و کاربران نهایی فراهم می‌کند، از جمله قابلیت تعویض، مشخصات به‌راحتی در دسترس، و داده‌های عملکرد اثبات‌شده که از طریق تجربه میدانی گسترده تأیید شده‌اند. فنرهای موج غیر جوشی استاندارد EagleBurgmann M7N دارای یک الگوی موج خاص و پیکربندی ابعادی است که برای طیف وسیعی از کاربردهای آب بندی مکانیکی بهینه شده است. ساختار بدون جوش{10}نقاط شکست احتمالی مرتبط با اتصالات جوشی را از بین می‌برد و قابلیت اطمینان در مهر و موم‌های مهم پمپ را افزایش می‌دهد. ساخت این فنرها از فولاد ضد زنگ SS316 مقاومت در برابر خوردگی عالی و خواص مکانیکی مناسب برای محیط‌های صنعتی سخت را تضمین می‌کند. پیکربندی M7N به قدری مورد استفاده قرار گرفته است که به عنوان یک استاندارد صنعتی واقعی عمل می‌کند و تولیدکنندگان متعددی نسخه‌های سازگار را تولید می‌کنند.

مشخصات فنر موج HJ92N و کاربردها

فنرهای موج غیر جوشی استاندارد EagleBurgmann HJ92N- سری M7N را با الگوی موج متفاوت و نمایه مشخصه بار تکمیل می‌کند. پیکربندی HJ92N نیازمندی‌های کاربردی خاص را در جایی که نرخ فنر یا محدودیت‌های ابعادی مختلف وجود دارد، برطرف می‌کند. مانند سری M7N، فنرهای موج HJ92N از مواد SS316 برای عملکرد بهینه و طول عمر استفاده می کند. روش ساخت و ساز بدون جوش{10}کیفیت ثابت را تضمین می‌کند و نقاط ضعفی را در ساختار فنری که می‌تواند منجر به خرابی زودرس در کاربردهای مهم آب‌بندی پمپ شود، حذف می‌کند. هر دو فنر موج M7N و HJ92N کاربرد گسترده ای در صنایع مختلف پیدا می کنند. در تاسیسات پالایش نفت، این فنرها عملکرد مهر و موم قابل اعتمادی را در پمپ‌هایی که نفت خام، محصولات تصفیه شده و واسطه‌های خورنده را در دماها و فشارهای بالا جابجا می‌کنند، حفظ می‌کنند. تصفیه خانه های آب از این چشمه ها در آب بندی پمپ ها برای سیستم های آب تمیز، فاضلاب و تغذیه مواد شیمیایی استفاده می کنند. صنعت خمیر و کاغذ به فنرهای موج M7N و HJ92N در آب بندی پمپ ها متکی است که سیالات فرآیندی، مواد افزودنی و جریان های زباله را مدیریت می کند. نیروگاه‌ها از این چشمه‌ها در پمپ‌های آب تغذیه، سیستم‌های میعانات گازی و خدمات کمکی استفاده می‌کنند که قابلیت اطمینان نوع مهر و موم مکانیکی مستقیماً بر دسترسی نیروگاه تأثیر می‌گذارد.

استانداردهای کیفیت و عملکرد

برتری تولید، فنرهای موج ممتاز M7N و HJ92N را از جایگزین های پایین تر متمایز می کند. تولیدکنندگان با کیفیت، تحمل‌های ابعادی دقیقی را برای اطمینان از عملکرد ثابت فنر در سرتاسر دسته‌های تولید اعمال می‌کنند. الزامات پرداخت سطح از غلظت‌های تنشی که می‌تواند باعث ایجاد ترک‌های خستگی شود، جلوگیری می‌کند، در حالی که مشخصات مواد، خواص مکانیکی مناسب و مقاومت در برابر خوردگی را تضمین می‌کنند. فرآیندهای عملیات حرارتی باید به دقت کنترل شوند تا به طبع بهینه دست یابند و قدرت و انعطاف پذیری متعادل شود. تأیید عملکرد از طریق آزمایش یک مؤلفه اساسی تضمین کیفیت برای Wave Springs است. آزمایش انحراف بار{7}}تأیید می کند که فنرها الزامات نرخ فنر مشخص شده را در سراسر محدوده کاری خود برآورده می کنند. تست خستگی دوام طولانی مدت-در شرایط بارگیری چرخه‌ای که نماینده خدمات واقعی است، ارزیابی می‌کند. بازرسی ابعادی تأیید می‌کند که فنرها با تحمل‌های هندسی حیاتی برای تناسب و عملکرد مناسب در مجموعه‌های نوع مهر و موم مکانیکی مطابقت دارند. این اقدامات جامع کیفیت تضمین می کند که فنرهای موج M7N و HJ92N عملکرد قابل اعتمادی را در برنامه های کاربردی آب بندی پمپ ها ارائه می دهند.

ویژگی های فنی و ویژگی های عملکرد

پیچیدگی فنی Wave Springs از ویژگی های طراحی به دقت مهندسی شده ناشی می شود که عملکرد را در چندین پارامتر بهینه می کند. محدوده سفتی بزرگ قابل دستیابی با فنرهای موجی، مهندسان را قادر می سازد تا اجزایی را با نرخ فنر دقیقاً مطابق با الزامات برنامه مشخص کنند. این قابلیت سفارشی سازی از فنرهای بسیار نرم برای کاربردهای پیش بارگذاری سبک تا فنرهای سفت با ظرفیت بارگذاری قابل توجه گسترش می یابد. توانایی تنظیم ویژگی های فنر از طریق اصلاحات هندسه موج یا ترتیبات انباشته شدن چند فنر، انعطاف طراحی بی نظیری را برای کاربردهای نوع مهر و موم مکانیکی فراهم می کند. بالشتک قوی و ظرفیت جذب ارتعاش، Wave Springs را از فناوری های جایگزین فنر متمایز می کند. ساختار موجی ذاتاً میرایی ایجاد می کند که ارتعاشات مکانیکی و بارهای شوک را کاهش می دهد. این ویژگی میرایی محافظت می کندمهر و موم پمپاز آسیب های ناشی از ضربان های فشار، شوک حرارتی یا ضربه های مکانیکی در حین کار. در کاربردهایی که تجهیزات دوار باعث ایجاد ارتعاش می‌شوند، فنرهای موج به جداسازی اجزای نوع آب‌بند مکانیکی از نوسانات مضری که می‌توانند تماس صورت آب‌بند را به خطر بیندازند یا سایش را تسریع کنند، کمک می‌کند.

تغییر شکل مواد و قابلیت حمل بار

ظرفیت تغییر شکل زیاد در واحد حجم مواد، مزیت اساسی Wave Springs است. این بازده به این معنی است که یک فنر موج نسبتاً کوچک می تواند جابجایی محوری قابل توجهی را در حالی که نیروی مفید فنر را حفظ می کند، در خود جای دهد. در مهر و موم پمپ، این ویژگی به فنر اجازه می دهد تا سایش سطح آب بند، انبساط حرارتی و حرکت شفت را در فواصل طولانی مدت سرویس جبران کند. فنرهای موج M7N و HJ92N نمونه ای از این قابلیت هستند و عملکرد قابل اعتمادی را در محدوده کاری مشخص شده خود ارائه می دهند. ویژگی های سفتی متغیر امکانات طراحی منحصر به فردی را در کاربردهای نوع مهر و موم مکانیکی ارائه می دهد. سفتی فنرهای موج را می توان با تغییر ارتفاع، عرض یا ضخامت تاج موج تنظیم کرد. به‌علاوه، تعداد موج‌ها و چرخش‌ها را می‌توان برای دستیابی به منحنی‌های انحراف بار خاص تغییر داد. فنرهای موجی چندگانه را می توان به صورت سری یا موازی روی هم قرار داد تا ویژگی های فنری سفارشی غیرقابل دستیابی با فنرهای منفرد ایجاد شود. این تطبیق پذیری مهندسان را قادر می سازد تا مهر و موم پمپ را برای شرایط عملیاتی خاص بهینه کنند، نیازهای نیروی بسته شدن را با حساسیت حرارتی و نیازهای جبران سایش متعادل کنند.

تجزیه و تحلیل عملکرد مقایسه ای

در مقایسه با فنرهای دیسکی، فنرهای موجی مزایای متمایزی را در کاربردهای{0}} با استحکام بالا که به انعطاف‌پذیری خوب نیاز دارند، نشان می‌دهند. ساختار موج پیوسته فنرهای موج تنش را به طور یکنواخت‌تر از نقاط تماس گسسته فنرهای دیسکی روی هم توزیع می‌کند. این توزیع تنش مقاومت در برابر خستگی و مقاومت در برابر ضربه را افزایش می‌دهد، که خواص حیاتی برای اجزای نوع مهر و موم مکانیکی در کاربردهای دینامیکی است. فنرهای موج نیز انعطاف پذیری بهتری از خود نشان می دهند و به آنها اجازه می دهد تا تغییر شکل بیشتری را بدون تنظیم یا شکست دائمی داشته باشند. اندازه ساختار فشرده Wave Springs مستقیماً به مزایای طراحی تجهیزات ترجمه می شود. تحت پارامترهای بار و انحراف معادل، فنرهای موجی به فضای محوری کمتری نسبت به فنرهای سیم پیچ معمولی نیاز دارند. این کارایی فضا به ویژه در مهر و موم پمپ های مدرن که در آن کوچک سازی تجهیزات به نوآوری طراحی ادامه می دهد، ارزشمند است. کاهش نیاز به فضای نصب، محفظه های مهر و موم کوچکتر، تجهیزات سبک تر و دسترسی بهتر برای عملیات تعمیر و نگهداری را امکان پذیر می کند.

انتخاب چشمه موج مناسب برای برنامه شما

انتخاب مناسب فنر موج مستلزم بررسی دقیق عوامل فنی و عملیاتی متعدد است. تجزیه و تحلیل برنامه باید با درک کامل نیازهای بار، از جمله پیش بارگذاری استاتیکی و نیروهای دینامیکی که در طول عملیات با آن مواجه می شوند، آغاز شود. در کاربردهای نوع آب بند مکانیکی، فنر باید نیروی بسته شدن کافی را برای حفظ تماس با سطح آب بند فراهم کند و در عین حال از نیروی بیش از حدی که سایش صورت را تسریع می کند اجتناب شود. شرایط دما به طور قابل‌توجهی بر عملکرد فنر موج تأثیر می‌گذارد، بر خواص مواد تأثیر می‌گذارد و اگر شیب دما در سرتاسر فنر وجود داشته باشد، به طور بالقوه باعث ایجاد تنش‌های حرارتی می‌شود. عوامل محیطی به شدت بر انتخاب مواد و پارامترهای طراحی Wave Springs تأثیر می‌گذارند. مواد شیمیایی خورنده، رطوبت بالا یا آلاینده‌های ساینده ممکن است به مشخصات مواد یا پوشش‌های محافظ بیشتری نیاز داشته باشند. استاندارد مواد SS316 برای فنرهای موج M7N و HJ92N مقاومت بسیار خوبی در برابر خوردگی برای اکثر محیط‌های صنعتی ایجاد می‌کند، اما شرایط خاص تهاجمی ممکن است به مواد ارتقا یافته‌ای مانند آلیاژهای Hastelloy یا Inconel نیاز داشته باشد. تأیید سازگاری شیمیایی تضمین می کند که چشمه های موج انتخابی در برابر سیالات فرآیند در آب بندی پمپ ها بدون تخریب مقاومت می کنند.

مشخصات ابعاد و عملکرد

محدودیت های ابعادی در مجموعه های نوع مهر و موم مکانیکی پارامترهای اندازه فنر موج را دیکته می کند. مهندسان باید فنرهایی را مشخص کنند که با قطر سوراخ و فضای محوری موجود متناسب باشند و در عین حال ویژگی های بار مورد نیاز را ارائه دهند. برای جلوگیری از اتصال یا تداخل با سایر اجزای مهر و موم، فاصله ها باید حفظ شود. ملاحظات نصب شامل روش حفظ فنر، پتانسیل چرخش در حین کار و دسترسی برای نگهداری یا تعویض است. مشخصات عملکرد باید هر دو شرایط عملیاتی استاتیک و دینامیکی را بررسی کند. الزامات بار استاتیک نیروی مورد نیاز برای حفظ تماس با سطح آب بندی در شرایط غیرعملیاتی را تعیین می کند، در حالی که بارهای دینامیکی نیروها را در حین کار منعکس می کنند. اثرات دما بر سرعت فنر باید در نظر گرفته شود، زیرا دمای بالا مدول مواد را کاهش می دهد و ویژگی های فنر را تغییر می دهد. پیش‌بینی عمر خستگی بر اساس شرایط بارگذاری چرخه‌ای به اطمینان از عمر مفید آب‌بندی پمپ در عملکرد مداوم کمک می‌کند.

ملاحظات کیفیت و انتخاب تامین کننده

انتخاب یک تامین کننده قابل اعتماد Wave Springs یک تصمیم حیاتی است که بر عملکرد بلندمدت نوع آب بندی مکانیکی تاثیر می گذارد. تولیدکنندگان کیفیت تعهد خود را به تولید دقیق، آزمایش های دقیق و برنامه های تضمین کیفیت جامع نشان می دهند. تجربه در تولید فنرهای موج M7N و HJ92N برای کاربردهای سخت، اطمینان به قابلیت های تامین کننده را فراهم می کند. پشتیبانی فنی از کارکنان مهندسی آگاه به بهینه‌سازی انتخاب فنر و عیب‌یابی چالش‌های برنامه کمک می‌کند. ملاحظات هزینه باید قیمت جزء اولیه را در مقابل هزینه کل مالکیت متعادل کند. فنرهای موج با کیفیت ممتاز تولید کنندگان چینی ویو فنرز ممکن است هزینه های اولیه بالاتری داشته باشند، اما قابلیت اطمینان بالاتر، عمر مفید طولانی مدت و هزینه های تعمیر و نگهداری را کاهش دهند. در دسترس بودن مستندات فنی، گواهینامه‌های مواد و داده‌های آزمایش، اطمینان از کیفیت قطعات را فراهم می‌کند و به تلاش‌های انطباق با مقررات برای صنایع با الزامات مستندسازی سخت‌گیرانه کمک می‌کند.

نتیجه گیری

چشمه های موجیک راه حل مهندسی پیچیده برای کاربردهای محدود{0}فضایی که نیاز به عملکرد فنری قابل اعتماد دارند. طراحی منحصر به فرد آنها ظرفیت بار استثنایی را در ابعاد فشرده ارائه می دهد و در عین حال ویژگی های عملکرد قابل تنظیم را ارائه می دهد. فنرهای موج M7N و HJ92N ارزش خود را در صنایع مختلف، از پالایش نفت گرفته تا تولید دارو، ثابت کرده‌اند، و خود را به عنوان اجزای استاندارد{5}}صنعتی برای کاربردهای نوع مهر و موم مکانیکی حیاتی معرفی کرده‌اند. درک قابلیت‌های Wave Springs و معیارهای انتخاب مناسب، مهندسان را قادر می‌سازد تا عملکرد و قابلیت اطمینان آب‌بند پمپ را بهینه کنند.

همکاری با شرکت فناوری سیالات ژجیانگ اوتوکس، با مسئولیت محدود.

شرکت فناوری سیالات ژجیانگ اوتاکس، با مسئولیت محدود، که در سال 1990 تأسیس شد، بیش از 30 سال تخصص تخصصی در مهر و موم های مکانیکی و اجزای مربوطه را به ارمغان می آورد. Uttox به عنوان یک تولید کننده پیشرو چشمه های موج چین، تامین کننده چشمه های موج چین، و کارخانه چشمه های موج چین، چشمه های موجی با کیفیت بالا را با قیمت های رقابتی ویو اسپرینز ارائه می دهد. تیم تحقیق و توسعه با تجربه ما راهنمایی های فنی و راه حل های سفارشی شده را برای شرایط کاری مختلف ارائه می دهد، در حالی که تنوع محصولات غنی ما به صنایعی از جمله پالایش نفت، تصفیه آب، خمیر و کاغذ، کشتی سازی، غذا و نوشیدنی، داروسازی و نیروگاه ها خدمات می دهد. با فنرهای موجی برای فروش که مطابق با مشخصات EagleBurgmann M7N و HJ92N هستند، ما گزینه های عمده فروشی China Wave Springs را با پشتوانه موجودی کافی برای تحویل سریع، پشتیبانی فنی حرفه ای و تضمین کیفیت از طریق کنترل کیفیت مستقل ارائه می دهیم. تماس با تیم ما درinfo@uttox.comامروز برای بحث در مورد نیازهای Wave Springs خود و کشف اینکه چگونه قیمت گذاری رقابتی و برتری فنی ما می تواند کاربردهای مهر و موم مکانیکی شما را بهینه کند.

مراجع

1. شرکت حلقه فولادی اسمالی. "راهنمای طراحی و کاربرد فنر موج." مستندات فنی مهندسی، بخش توسعه محصول Smalley.

2. Becker، Lawrence E. and Chassie، Gaylord G. "On the Static Stability of Crest-to-Crest Wave Springs." مجله طراحی مکانیک، انجمن مهندسین مکانیک آمریکا.

3. کمیته فنی مهر و موم مکانیکی. "استانداردهای فنرهای موجی آب بندی مکانیکی در کاربردهای صنعتی." انجمن استاندارد تجهیزات صنعتی

4. اندرسون، مارک جی. "روش های پیش بینی عمر خستگی برای اجزای فنر موج در کاربردهای دینامیک." مجله بین المللی مواد و سازه های مهندسی خستگی و شکست.
