علت اصلی خرابی سیل مکانیکی چیست؟

این را تصور کنید: سیستم پمپ بحرانی شما به طور ناگهانی شروع به نشت می کند، تولید را متوقف می کند و هزاران نفر را در زمان خرابی هزینه می کند. این سناریوی کابوس بر تأسیسات صنعتی بی‌شماری در سراسر جهان تأثیر می‌گذارد و در قلب اکثر خرابی‌های پمپ، خرابی مکانیکی آب‌بند قرار دارد. شایع ترین دلایل خرابی آب بند مکانیکی عبارتند از: نصب نادرست: نصب نادرست یکی از دلایل اصلی خرابی آب بند است. روش‌های ضعیف نصب، که باعث ناهماهنگی می‌شود، می‌تواند منجر به سایش و نشت زودرس شود. آلودگی: وجود ذرات ساینده یا خارجی به طور قابل توجهی در ایجاد آن نقش داردمهر و موم مکانیکی پمپزوال. درک این مکانیسم های شکست برای حفظ عملیات قابل اعتماد در سراسر صنایع پالایش نفت، تصفیه آب و فرآوری شیمیایی بسیار مهم است.

آشنایی با اصول مهر و موم مکانیکی پمپ

اصول اولیه عملیات مهر و موم مکانیکی

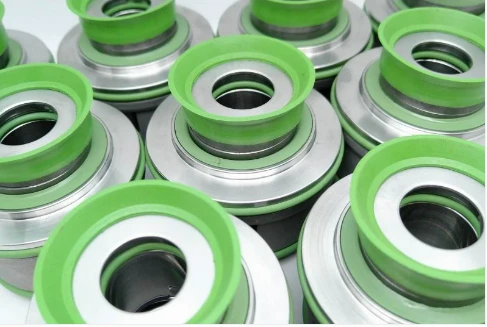

مهر و موم مکانیکی پمپ به عنوان مانع مهم بین محیط پمپ شده و اتمسفر عمل می کند و از نشتی جلوگیری می کند و در عین حال چرخش شفت را تطبیق می دهد. این اجزای دقیق مهندسی شده از عناصر ثابت و دوار تشکیل شده اند که تماس را از طریق فشار فنر و نیروهای هیدرولیکی حفظ می کنند. صفحات مهر و موم که معمولاً از موادی مانند کربن، سرامیک یا کاربید تنگستن ساخته می‌شوند، برای عملکرد مؤثر باید تراز کامل را حفظ کنند. هنگامی که به درستی نصب و نگهداری شود، سیستم های آب بندی مکانیکی پمپ می توانند سال ها بدون خرابی کار کنند، اما هرگونه انحراف از شرایط بهینه می تواند باعث خرابی سریع شود. چالش اساسی پیش روی هر پمپ مکانیکی مهر و موم در متعادل کردن الزامات رقیب نهفته است: حفظ فشار تماس کافی برای جلوگیری از نشتی و در عین حال به حداقل رساندن اصطکاک و تولید گرما. این تعادل ظریف به روغن کاری مناسب، نصب صحیح و انتخاب مواد مناسب برای کاربرد خاص بستگی دارد. درک این اصول به اپراتورها کمک می کند تا تشخیص دهند که چه زمانی شرایط ممکن است یکپارچگی مهر و موم را به خطر بیندازند و قبل از وقوع خرابی فاجعه بار اقدامات پیشگیرانه انجام دهند.

علل اولیه خرابی مهر و موم مکانیکی پمپ

مشکلات نصب و تراز نادرست

مشکلات متعددی می تواند منجر به خرابی سیل مکانیکی شود، از جمله کارکرد خشک، نصب نامناسب، و تخریب شیمیایی، که خطاهای نصب یکی از قابل پیشگیری ترین و در عین حال رایج ترین دلایل است. ناهماهنگی بین محور پمپ و اجزای آب بندی باعث ایجاد الگوهای سایش ناهموار، تولید گرمای بیش از حد و خرابی زودرس می شود. هنگامی که سطوح آب بند مکانیکی پمپ کاملا عمود بر خط مرکزی شفت نباشد، فشار تماس ناسازگار می شود و منجر به نقاط داغ و خراب شدن سریع سطوح آب بندی می شود. خطاهای نصب اغلب ناشی از آموزش ناکافی، ابزار ناکافی، یا برنامه های تعمیر و نگهداری عجولانه است. اشتباهات متداول عبارتند از مشخصات نادرست گشتاور، صفحات آب بندی آسیب دیده در حین جابجایی، ورود آلودگی در حین مونتاژ، و عدم تأیید فاصله های مناسب. هر یک از این خطاها می تواند به طور چشمگیری عمر مفید آب بندی مکانیکی پمپ را از سال ها به روزها یا حتی ساعت ها کاهش دهد. نصب صحیح نیاز به دانش تخصصی، ابزار دقیق و رعایت مشخصات سازنده دارد که سرمایه گذاری بر روی پرسنل واجد شرایط و تجهیزات مناسب را ضروری می کند.

آلودگی و نفوذ ذرات خارجی

آلودگی یکی از مخرب ترین نیروهای تأثیرگذار استمهر و موم مکانیکی پمپعملکرد، قادر به ایجاد شکست فوری و فاجعه بار است. ذرات ساینده معلق در محیط پمپ شده مانند ترکیب سنگ زنی بین سطوح مهر و موم عمل می کنند و به سرعت سطوح ماشینکاری شده دقیق-که یکپارچگی مهر و موم را حفظ می کنند، از بین می برند. حتی آلاینده‌های میکروسکوپی می‌توانند الگوهای سایش را ایجاد کنند که با انباشته شدن زمان عملیات تسریع می‌شوند و در نهایت منجر به خرابی کامل مهر و موم و نشت قابل‌توجه می‌شوند. منابع آلودگی متعدد است و اغلب کنترل کامل آن دشوار است. آلودگی خارجی ممکن است از طریق سیستم های فیلتراسیون ناکافی، لوله کشی آسیب دیده، یا شیوه های ذخیره سازی ضعیف برای محیط پمپاژ شده وارد شود. آلودگی داخلی می تواند ناشی از محصولات خوردگی در سیستم، مواد واشر تخریب شده یا واکنش های شیمیایی بین مواد ناسازگار باشد. سازندگان مهر و موم مکانیکی پمپ معمولاً الزامات تمیزی محصولات خود را مشخص می کنند، اما حفظ این استانداردها مستلزم هوشیاری مداوم و ملاحظات طراحی سیستم مناسب است.

عوامل محیطی موثر بر عملکرد آب بندی مکانیکی پمپ

درجه حرارت شدید و چرخه حرارتی

نوسانات دما چالش های قابل توجهی را برای قابلیت اطمینان مکانیکی آب بندی پمپ ایجاد می کند، زیرا مواد مختلف با سرعت های مختلف منبسط و منقبض می شوند و به طور بالقوه فاصله های دقیق مورد نیاز برای عملکرد مناسب را مختل می کنند. کاربردهای دمای بالا باعث انبساط حرارتی می شود که می تواند منجر به اتصال، اصطکاک بیش از حد و سایش سریع اجزای آب بندی شود. برعکس، شرایط دمای پایین{3}}ممکن است باعث شکننده شدن مواد، کاهش توانایی آنها در سازگاری با حرکات معمولی و افزایش خطر ترک خوردن یا شکستگی شود. چرخه حرارتی، که در آن دماها به طور مکرر در طول کار تغییر می کند، شرایط چالش برانگیزی را برای سیستم های آب بندی مکانیکی پمپ ایجاد می کند. هر چرخه گرمایش و سرمایش باعث ایجاد استرس در مواد آب بند می شود و به تدریج ساختار آنها را ضعیف می کند و عمر مفید آنها را کاهش می دهد. دمای محیط پمپ شده مستقیماً روی سطوح آب بندی تأثیر می گذارد، در حالی که شرایط محیطی بر اجزای ثابت تأثیر می گذارد و شیب های حرارتی پیچیده ای را ایجاد می کند که باید در هنگام انتخاب مهر و موم و طراحی سیستم در نظر گرفته شود.

سازگاری شیمیایی و اثرات خوردگی

حمله شیمیایی نشان دهنده یک تهدید موذی برای یکپارچگی مهر و موم مکانیکی پمپ است که اغلب به کندی پیش می رود تا زمانی که خرابی فاجعه بار ناگهانی رخ دهد. مواد شیمیایی ناسازگار می توانند مواد سطح آب بند، الاستومرها و اجزای فلزی را تخریب کنند و توانایی آنها برای حفظ آب بندی موثر را به خطر بیندازند. پیچیدگی فرآیندهای صنعتی مدرن به این معنی است که سیستم‌های مهر و موم مکانیکی پمپ ممکن است با ترکیبات شیمیایی غیرمنتظره، تغییرات pH یا آلودگی مواجه شوند که در مراحل اولیه طراحی در نظر گرفته نشده است. اثرات خوردگی فراتر از تخریب مواد ساده است و شامل تغییرات در پرداخت سطح، پایداری ابعادی و خواص مکانیکی می شود. چیزی که با زبری جزئی سطح شروع می شود می تواند به حفره شدن، ترک خوردن و در نهایت شکست ساختاری منجر شود. درک سازگاری شیمیایی مستلزم دانش جامع از همه موادی است که ممکن است با مهر و موم تماس داشته باشند، از جمله عوامل تمیز کننده، افزودنی های فرآیند و منابع آلودگی احتمالی که می توانند محیط شیمیایی را به طور غیرمنتظره ای تغییر دهند.

مسائل عملیاتی منجر به خرابی مهر و موم مکانیکی

مشکلات اجرای خشک و روانکاری

سیل مکانیکی ممکن است به دلیل روانکاری ضعیف یا عدم روانکاری از کار بیفتد. هنگامی که هیچ مایعی در اطراف مهر و موم وجود نداشته باشد، در معرض شرایط شدید قرار می گیرد که می تواند آسیب فوری و غیرقابل برگشت ایجاد کند. کارکرد خشک زمانی اتفاق می‌افتد که پمپ بدون سیال کافی در سطوح آب‌بند کار می‌کند و لایه روان‌کننده نازکی را که معمولاً سطوح آب‌بندی را جدا می‌کند، از بین می‌برد. بدون این روغن‌کاری، اصطکاک به‌طور چشمگیری افزایش می‌یابد و گرمای بیش از حد تولید می‌کند که می‌تواند باعث شوک حرارتی، ترک‌خوردگی صورت، و از بین رفتن کامل مهر و موم در عرض چند دقیقه شود. مشکلات روانکاری درمهر و موم مکانیکی پمپکاربردها اغلب ناشی از کاویتاسیون، NPSH ناکافی (سر مکش مثبت خالص)، یا حباب هوا در محیط پمپ شده است. این شرایط مانع از تشکیل لایه‌های روان‌کننده پایدار در رابط آب‌بندی می‌شود که منجر به تماس مستقیم فلز-به-فلز و سایش سریع می‌شود. پیشگیری مستلزم توجه دقیق به پارامترهای عملکرد پمپ، طراحی سیستم مناسب برای اطمینان از شرایط مکش کافی و سیستم های نظارتی است که می توانند شرایط مشکل ساز را قبل از آسیب شدید تشخیص دهند.

فشار بیش از حد و عدم تعادل هیدرولیک

خرابی‌های مربوط به فشار{0}}در سیستم‌های آب‌بندی مکانیکی پمپ اغلب به دلیل شرایط عملیاتی فراتر از پارامترهای طراحی یا عدم تعادل هیدرولیکی است که شرایط آب‌بندی ناپایدار را ایجاد می‌کند. هنگامی که فشار سیستم از حد طراحی مهر و موم فراتر می رود، نیروی بسته شدن بین سطوح آب بند فراتر از حد بهینه افزایش می یابد که منجر به اصطکاک بیش از حد، تولید گرما و سایش تسریع می شود. برعکس، فشار ناکافی می‌تواند از تماس مناسب با سطح آب‌بند جلوگیری کند، و اجازه نشت را می‌دهد تا زمانی که شکست کامل آب‌بند رخ دهد، پیشرفت کند. عدم تعادل هیدرولیکی در محفظه آب بندی می تواند فشارهای نوسانی ایجاد کند که باعث جدا شدن و درگیر شدن مکرر صفحات آب بند می شود، پدیده ای که به عنوان لیفت صورت شناخته می شود. این الگوی تماس متناوب از ایجاد لایه های روان کننده پایدار جلوگیری می کند و چرخه حرارتی ایجاد می کند که مواد آب بند را خسته می کند. انتخاب مناسب آب بندی نه تنها باید حداکثر فشار عملیاتی، بلکه تغییرات فشار، شرایط گذرا و رفتار دینامیکی کل سیستم پمپاژ را نیز در نظر بگیرد.

تکنیک های تشخیصی پیشرفته برای تجزیه و تحلیل مهر و موم مکانیکی پمپ

مانیتورینگ و تحلیل ارتعاش

تکنیک‌های تشخیصی مدرن، تشخیص زودهنگام مشکلات آب‌بند مکانیکی پمپ را قبل از پیشرفت به سمت خرابی فاجعه‌بار ممکن می‌سازد. تجزیه و تحلیل ارتعاش با شناسایی فرکانس های مشخصه مرتبط با حالت های مختلف خرابی، بینش های ارزشمندی را در مورد وضعیت آب بندی ارائه می دهد. ناهماهنگی، عدم تعادل، و سایش یاتاقان ها همگی علائم ارتعاشی مشخصی را ایجاد می کنند که می توانند به طور مداوم یا در فواصل زمانی برنامه ریزی شده تعمیر و نگهداری برای ارزیابی سلامت مهر و موم مکانیکی پمپ نظارت شوند. سیستم‌های پیشرفته مانیتورینگ ارتعاش می‌توانند تغییرات ظریف در الگوهای عملیاتی را تشخیص دهند که نشان‌دهنده مشکلات در حال توسعه است، به تیم‌های تعمیر و نگهداری اجازه می‌دهد تا تعمیرات را در طول زمان از کار افتادگی برنامه‌ریزی‌شده به جای پاسخگویی به خرابی‌های اضطراری برنامه‌ریزی کنند. ادغام حسگرهای بی‌سیم و تجزیه و تحلیل داده‌ها، نظارت مستمر بر کاربردهای آب‌بند مکانیکی مهم پمپ را امکان‌پذیر می‌سازد، هشدارهای اولیه را در مورد شرایط بدتر ارائه می‌دهد و از استراتژی‌های تعمیر و نگهداری پیش‌بینی‌کننده پشتیبانی می‌کند که زمان خرابی برنامه‌ریزی‌شده و برنامه‌ریزی نشده را به حداقل می‌رساند.

تصویربرداری حرارتی و مانیتورینگ دما

فناوری تصویربرداری حرارتی روش‌های{0}غیر نفوذی را برای ارزیابی وضعیت آب‌بندی مکانیکی پمپ با تشخیص تغییرات دما که نشان‌دهنده مشکلات در حال توسعه است، ارائه می‌کند. تولید گرمای بیش از حد در وجوه آب بندی به صورت نقاط داغ در تصاویر حرارتی ظاهر می شود که هشدار اولیه در مورد مشکلات روانکاری، ناهماهنگی یا اصطکاک بیش از حد را ارائه می دهد. بررسی‌های تصویربرداری حرارتی منظم می‌تواند شرایط پایه را ایجاد کند و تغییرات را در طول زمان ردیابی کند و از تصمیم‌های تعمیر و نگهداری مبتنی بر داده پشتیبانی کند. سیستم‌های پایش دما را می‌توان در طرح‌های مهر و موم مکانیکی پمپ ادغام کرد تا نظارت مداوم بر پارامترهای حیاتی را فراهم کند. این سیستم‌ها می‌توانند زمانی که دما از حدهای از پیش تعیین‌شده فراتر می‌رود، آلارم ایجاد کنند و اپراتورها را قادر می‌سازد تا قبل از آسیب به مهر و موم اقدامات اصلاحی انجام دهند. ترکیبی از تصویربرداری حرارتی و نظارت بر دمای تعبیه شده، پوشش جامعی را برای کاربردهای حیاتی فراهم می کند که در آن خرابی سیل مکانیکی پمپ می تواند عواقب جدی داشته باشد.

استراتژی های پیشگیری و بهترین شیوه ها

مراحل انتخاب و نصب صحیح

پیشگیری کردنمهر و موم مکانیکی پمپخرابی ها با انتخاب مناسب بر اساس درک دقیق شرایط عملیاتی، از جمله دما، فشار، سازگاری شیمیایی و الزامات دینامیکی آغاز می شود. معیارهای انتخاب باید نه تنها پارامترهای عملیاتی معمولی، بلکه شرایط ناراحتی احتمالی، مراحل تمیز کردن و الزامات نگهداری را نیز در نظر بگیرند. کار با سازندگان باتجربه مهر و موم و پیروی از دستورالعمل های تعیین شده انتخاب کمک می کند تا اطمینان حاصل شود که مهر و موم های انتخابی می توانند نیازهای کاربردی را در طول عمر مورد نظر خود برآورده کنند. رویه‌های نصب به شدت بر عملکرد و طول عمر آب‌بند مکانیکی پمپ تأثیر می‌گذارند. نصب صحیح نیاز به پرسنل آموزش دیده، ابزار مناسب و رعایت مشخصات سازنده دارد. ملاحظات کلیدی نصب شامل آماده سازی سطح، مقادیر گشتاور مناسب، تأیید تراز و کنترل آلودگی است. مستندسازی روش‌های نصب و به‌روزرسانی‌های دوره‌ای آموزشی به اطمینان از کیفیت ثابت و کاهش احتمال خرابی‌های مربوط به نصب کمک می‌کند.

پروتکل های نگهداری و سیستم های نظارتی

پروتکل های تعمیر و نگهداری موثر برای کاربردهای سیل مکانیکی پمپ، بازرسی های معمول، نظارت بر وضعیت و استراتژی های جایگزینی پیشگیرانه را ترکیب می کند. بازرسی‌های بصری منظم می‌تواند نشانه‌های اولیه نشت را شناسایی کند، در حالی که تکنیک‌های نظارتی پیچیده‌تر بینش‌هایی را در مورد روند عملکرد مهر و موم ارائه می‌دهند. ایجاد پارامترهای عملیاتی خط پایه، تیم‌های تعمیر و نگهداری را قادر می‌سازد تا تشخیص دهند که چه زمانی شرایط از الگوهای عادی منحرف می‌شود و از مداخله پیشگیرانه قبل از وقوع خرابی پشتیبانی می‌کند. سیستم های مانیتورینگ برای کاربردهای مهم آب بندی مکانیکی پمپ ممکن است شامل سنسورهای ارتعاش، نظارت بر دما، اندازه گیری فشار و سیستم های تشخیص نشت باشد. این فناوری‌ها ارزیابی مستمر وضعیت آب‌بند را امکان‌پذیر می‌کنند و می‌توانند هشدارهای خودکار را در صورت تجاوز از محدودیت‌های از پیش تعیین‌شده ارائه کنند. ادغام داده های مانیتورینگ با سیستم های مدیریت تعمیر و نگهداری از برنامه ریزی تعمیر و نگهداری بهینه پشتیبانی می کند و به افزایش عمر سرویس آب بندی و حفظ قابلیت اطمینان سیستم کمک می کند.

نتیجه گیری

درک دلایل اصلی خرابی آب بندی مکانیکی برای حفظ عملکرد پمپ قابل اعتماد در سراسر کاربردهای صنعتی ضروری است. شایع‌ترین دلایل خرابی سیل مکانیکی شامل نصب نامناسب، آلودگی، خشک شدن و تخریب شیمیایی است که هر یک از دلایل به استراتژی‌های پیشگیری خاصی نیاز دارد. موفقمهر و موم مکانیکی پمپمدیریت ترکیبی از انتخاب مناسب، تخصص نصب، نظارت مستمر و تعمیر و نگهداری فعال برای دستیابی به عملکرد بهینه و عمر طولانی تر است.

همکاری با شرکت فناوری سیالات ژجیانگ اوتوکس، با مسئولیت محدود.

شرکت فناوری سیالات ژجیانگ اوتوکس، با مسئولیت محدود، که در سال 1990 تأسیس شد، بیش از 30 سال تخصص مکانیکی مهر و موم را برای حل چالش برانگیزترین برنامه های آب بندی شما به ارمغان می آورد. ما به‌عنوان تولیدکننده مهر و موم مکانیکی پمپ چینی و تأمین‌کننده مهر و موم مکانیکی پمپ چینی، راه‌حل‌های مهر و موم مکانیکی پمپ با کیفیت بالا را با قیمت‌های رقابتی- ارائه می‌کنیم. تیم تحقیق و توسعه مجرب ما راهنمایی فنی و سفارشی سازی را برای شرایط کاری مختلف ارائه می دهد، در حالی که تنوع محصولات غنی ما در صنایع پالایش نفت، تصفیه آب، خمیر و کاغذ، کشتی سازی، غذا و نوشیدنی، داروسازی و صنایع نیروگاهی خدمت می کند. با موجودی کافی برای تحویل سریع و پشتیبانی فنی حرفه ای، ما کارخانه مهر و موم مکانیکی پمپ چینی قابل اعتماد شما برای تمام نیازهای عمده فروشی مهر و موم مکانیکی پمپ هستیم. تماس با ما درinfo@uttox.comبرای راه حل های مهر و موم مکانیکی پمپ با کیفیت بالا و قیمت های رقابتی مهر و موم مکانیکی پمپ.

سوالات متداول

س: چند درصد از خرابی پمپ ها به دلیل مشکلات مکانیکی آب بندی است؟

پاسخ: خرابی سیل مکانیکی تقریباً 60 تا 70٪ از خرابی های پمپ گریز از مرکز را تشکیل می دهد و آنها را به دلیل اصلی خرابی پمپ تبدیل می کند.

س: مهر و موم مکانیکی پمپ به درستی نصب شده چقدر باید دوام بیاورد؟

A: در شرایط بهینه، مهر و موم مکانیکی پمپ با کیفیت می تواند برای 2-8 سال کار کند، بسته به شدت کاربرد و شیوه های نگهداری.

س: آیا مایع آلوده می تواند فوراً به مهر و موم مکانیکی آسیب برساند؟

پاسخ: بله، ذرات ساینده موجود در مایع آلوده می‌توانند باعث سایش سریع درزگیر شوند که به طور بالقوه منجر به خرابی ظرف چند ساعت یا چند روز پس از قرار گرفتن در معرض آن می‌شود.

س: مقرون به صرفه ترین-روش برای جلوگیری از خرابی مهر و موم مکانیکی چیست؟

A: نصب مناسب توسط پرسنل آموزش دیده و نظارت منظم بر وضعیت بهترین بازگشت سرمایه را برای جلوگیری از خرابی های پرهزینه آب بندی فراهم می کند.

مراجع

1. "مهر مکانیکی: طراحی و کاربرد" توسط هاینز پی بلوخ و فرد ک. گیتنر، انتشارات فناوری مهندسی

2. "Pump Handbook" نوشته ایگور جی. کاراسیک، جوزف پی. مسینا، پل کوپر و چارلز سی. هیلد، مک گراو{4}}هیل پروفشنال

3. "Centrifugal Pump Clinic" اثر ایگور جی. کاراسیک، Marcel Dekker Inc.

4. "تمرین مهر و موم مکانیکی برای عملکرد بهبودیافته" نوشته هاینز پی بلوخ، چاپ فیرمونت
