محدودیت های عملیاتی:

● دما: -20℃ - +230℃

● فشار：≤ 12bar

● سرعت: ≤ 25m/s

● اندازه شفت: 20mm - 100mm

مواد:

● حلقه های مهر و موم: A، B، Q1/12، Q2/22، U1/12، U2/22

● الاستومر: VITON، EPDM، NBR، FFKM، AFLAS

● قطعه فلزی: SS304، SS316، Duplex، Hastelloy C

مونتاژ Dwg:

ابعاد (میلی متر):

D	D3	D2	D7	L1	L2	L3
20	34	36	42	18	23	35
22	36	38	44	18	23	35
24	38	40	46	18	23	35
25	39	41	47	18	23	35
28	42	44	50	18	23	35
30	44	46	52	18	23	35
32	46	48	54	18	23	35
33	47	49	55	18	23	35
35	49	51	57	18	23	35
38	54	58	64	20	25	38
40	56	60	66	20	25	38
42	58	62	68	20	25	38
43	59	63	69	20	25	38
45	61	65	71	20	25	38
48	64	68	74	20	25	38
50	66	70	76	20	25	39
53	69	73	79	20	25	40
55	71	75	81	20	25	40
58	76	83	89	22	28	41
60	78	85	91	22	28	41
62	80	87	93	22	28	41
63	81	88	94	22	28	41
65	83	90	96	22	28	41
68	86	93	99	24	30	41
70	90	95	101	24	30	42
75	95	4	110	24	30	42
80	100	109	115	25	31	42
85	105	114	120	25	31	43
90	110	119	125	25	31	45
95	115	124	130	25	31	45
100	121	129	135	25	31	45

مقدمه مرتبط

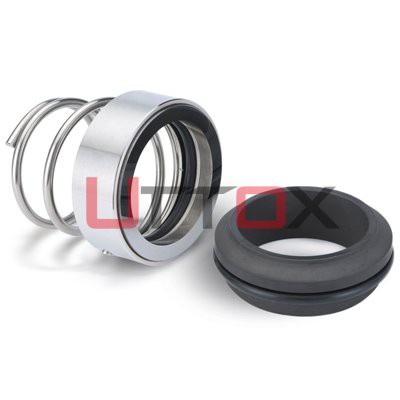

مهر و موم مکانیکی برای پمپ ها: شامل انواع پمپ های گریز از مرکز تک مرحله ای، پمپ های گریز از مرکز چند مرحله ای، پمپ های گردابی، پمپ های پیچی، پمپ های خلاء و انواع پمپ های آب خنک کننده موتور احتراق داخلی مانند اتومبیل، تراکتور و لوکوموتیو دیزلی. پمپ های مختلفی در کشتی ها و کشتی ها نیز باید برای آب بندی مکانیکی استفاده شود.

تگ های محبوب: مهر و موم مکانیکی 606، چین، تامین کنندگان، تولید کنندگان، کارخانه، سفارشی، خرید، کیفیت، لیست قیمت، نقل قول، قیمت پایین، ساخت چین
